Torte mit zur Mitte zeigenden Bildern.

Im Beitrag Ebenen verschieben sind schon etliche Torten und Konstrukionen beschrieben. Dabei wird ersichtlich, dass es 2 Arten von Torten gibt, solche, wo die Bilder aufrecht stehen, und solche, wo sie zur Mitte zeigen.

Hier beschäftige ich mich mit der Torte mit zur Mitte zeigenden Bildern. Aus all den Konstruktionen (von Kunigunde, DSL-Schnell, spica, josefia, phili) - und ein bisserl selber nachdenken - habe ich eine Konstruktion exzerpiert, die - so hoffe ich - einigeraßen gut nachzubauen ist.

Das ist es, was ich bauen will: Zuerst ein kleiner Exkurs ins Reich der Zahlen, den man auch überspringen kann. Ich muss meine Bilder in die passende Größe bringen, damit ich bei Anwendung der Maske "gleichschenkeliges Dreick" einen 45Grad Winkel zwischen den Seiten gleicher Länge habe. Ein bisschen hin- und herrechnen mit cosinus & co bringt folgendes Ergebnis: Die Höhe meines Rechtecks ist gleich dem Radius meines Kreises. Die Breite des Rechtecks ergibt sich durch Multiplikation der Höhe mit 0,82842. Für meine Torte hier nehme ich Rechtecke mit Höhe 8cm und Breite 6,6cm. Die Torte hat einen Durchmesserr von 16cm.

1/ Material herrichten

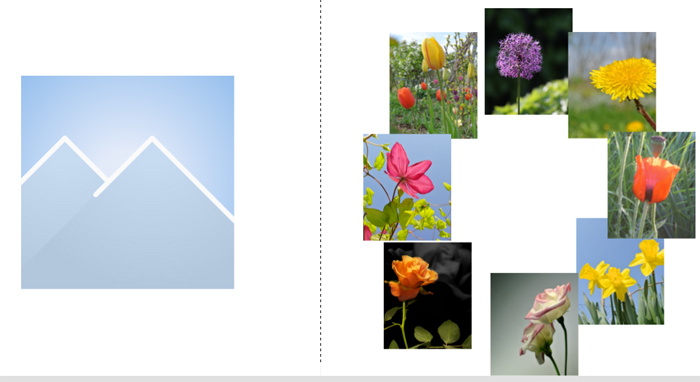

Zuerst stelle ich alles zusammen, was ich für meine Torte brauche. Auf die Seite, wo die Torte später liegen soll, ziehe ich einen Platzhalter auf, dem ich für Länge und Breite den Durchmesser meiner Torte gebe. Bei mir ist das ein Quadrat von 16 x 16 cm auf der linken Seite. Damit alles schön mittig ist, markiere ich das Quadrat (und nichts anderes dazu) unnd schwups bringt die Tastenkombinatioin <alt>vh das Quadrat schön in die Seitenmitte.
Erst danach hole ich meine 8 Bilder auf die andere Seite, bringe sie auf die Größe 8cm hoch und 6,6 cm breit und ordne sie ungefähr so an, wie sie auf die Torte kommen. Beachte, dass man im Editor links die Breite und rechts die Höhe eingibt.
2/Die Tortenstücke zurecht schneiden und drehen.

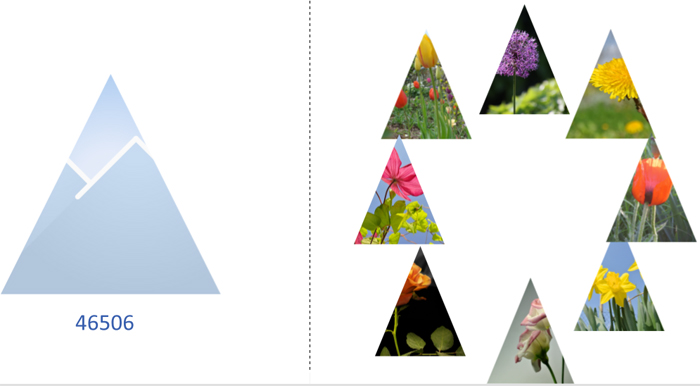

Ich brauche dazu nur die Maske 46506, die ich auf jedes Bild anwende.

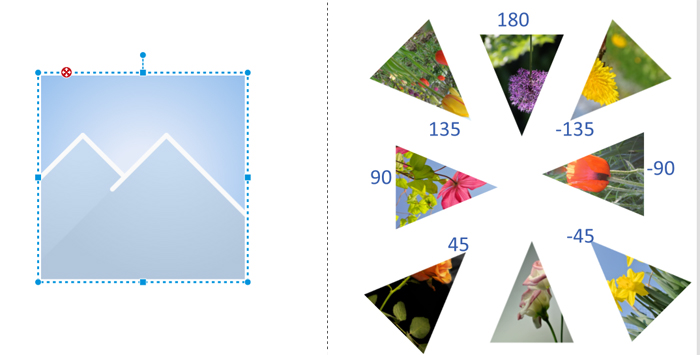

Jetzt muss ich die Stücke in die richtige Richtung drehen. Das Drehen mache als "Drehen mit Rahmen", also das Drehen, das sich in "Anpassen" befindet. Dort kann ich auch Winkelgrade eingeben und somit also auch um andere Winkel als 90Grad drehen. Das unterste mittlere Dreieck bleibt unverändert, alle anderen Dreiecke um die auf der Abbildung angegebenen Winkel drehen.

3/ Die Dreiecke in Position bringen

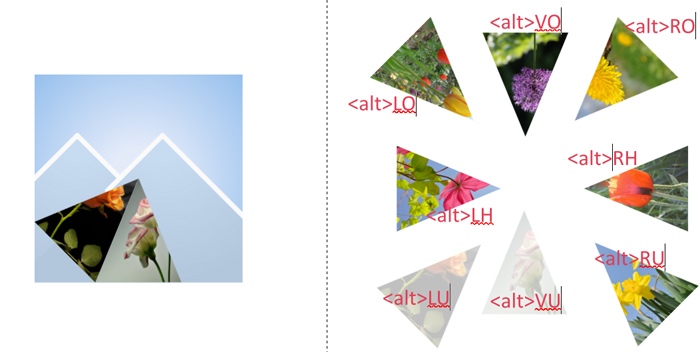

Dazu benütze ich den Platzhalter: Platzhalter markieren, das zu positionierende Dreieck dazu markieren (mit<strg><click>) und dann mit <alt>xx die jeweilige Position anpeilen. Danach - wichtig - wieder alle Markierungen aufheben ( zB durch einmal ins Leere clicken). Das für alle Ecken wiederholen. Wichtig: das Aufheben der Markierung nach jeder Ecke nicht vergessen. Falls es einmal doch daneben gegangen ist, mit "rückgängig" wird alles wieder gut.


4/ Bildausschnitte wählen

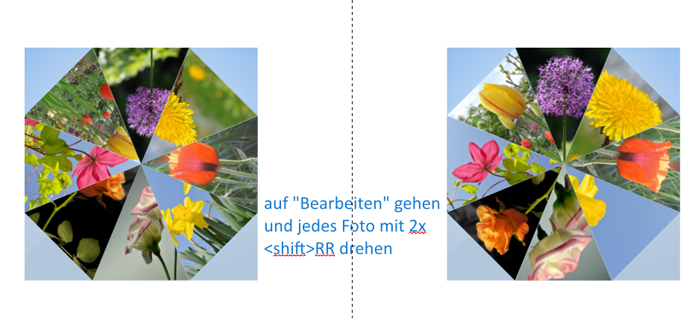

Hier finde ich, sollten die Bilder nicht zum Zentrum zeigen, sondern weg davon. Also drehe ich jedes Bild innerhalb des Rahmens. Dieses Drehen befindet sich in "Bearbeiten". Hier kann ich auch gut mit der Tastenkombination <shift>R arbeiten.

5/Rahmen anbringen

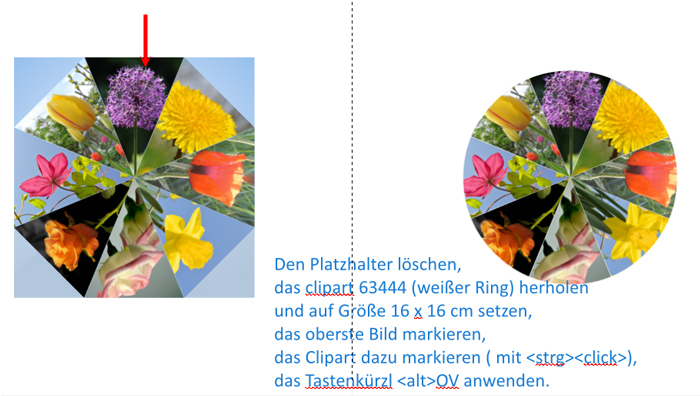

Diesmal verwende ich das Clipart 63444 (Weißer Ring) um die Ecken abzudecken. Dazu lösche ich den Platzhalter und hole mir das Clipart herein und setze es auf Größe 16x16cm. Dann markiere ich das obere mittlere Bild (Foto mit Lauch), markiere das Clipart dazu (<strg>click). Jetzt wende ich die Tastenkombination <alt>VO an, um das Clipart zu positionieren. Markierung wieder aufheben! Falls das Clipart noch ein bisserl zu klein ist, kann ich es markieren, und an einem Eckanfasser größer ziehen - dabei die Tasten <shift> und <strg> halten, dann erfolgt die Größenänderung schön symmetrisch.
Fertig. Guten Appetit!

Danke für die tolle Beschreibung, liebe grasmuecke!

Hier noch ein Nachtrag, falls der Appetit grösser ist und die Torte in 6 statt in 8 Stücke aufgeteilt werden soll:

Die Dreiecke müssen ja dann gleichseitige Dreiecke mit 3 x 60°-Winkel sein. Das Verhältnis Seitenlänge s zur Höhe h ist dann s = 1,155 x h ( = Quadratwurzel von 3 dividiert durch 2 multipliziert mit h). D.h. die Rechtecke müssen bei einer Höhe von 8 cm eine Breite von 9,238 cm haben. Mit einer Dreieck-Maske Nr. 46506 oder 120903 erhält man passende Dreiecke, mit denen man einen Kreis mit r = 8 cm bilden kann, wie von Grasmücke beschrieben.

pythagoras hat dich doch nicht losgelassen !

Der Rand macht sich sehr gut !

Die Idee dazu kommt von Spica, ein 100%ig transparentes Foto mit Rand, innen mit Abstand, liegt darüber

Hallo ,
danke für diese Anleitung. Sie hat mir sehr geholfen.
Ich habe beide Varianten in mein neues FB "Findlingspark Nochten" eingebaut.

Gruß Reisender

Vielen Dank Reisender ! ich bin immer an Feedback interessiert, und wenn es so positiv ausfällt, freue ich mich!

Wie auch immer <alt>xU funktioniert beim Mac nicht. Ich habe es unabhängig von diesem Beispiel mit einem einzelnen Bild versucht, doch dies RU LU etc. lässt das Bild nicht verschieben.
Die anderen Befehle funktionieren wie gewünscht.

"alt"+"U", "alt"+"R","alt"+"L","alt"+"O" sind Tastenkürzel für die Ausrichtung unten, rechts, links, oben. Statt dessen kannst du auch die Eingabemöglichkeit unter "Anpassen" verwenden.

Danke Grasmücke für den Hinweis. Die anderen Kombinationen wie Links oben, rechts oben etc. funktionieren nur die mit unten nicht. Wohl ein Thema für die Entwickler.
Da scheint ein Fehler in der Version für Mac's zu sein.

Hallo MissVette,
evtl. machst Du hierfür ein eigenes Thema auf, damit der Fehler nicht untergeht.
